山西選煤廠皮帶機安裝的扁布袋除塵器，通過專家驗收，其除塵器風機，電器，及整機結構全部采用煤安防爆標準，運行平穩。扁布袋除塵器,覆膜扁布袋除塵器,輸煤扁布袋除塵器

一、產品介紹
　　JBC型扁布袋除塵器機組是根據我國實際生產和環境保護工程的需要，由我公司研制的一種袋式除塵器機組，該機組由濾塵箱體、清灰機構、通風機、灰斗及排灰裝置等組成，根據用戶需要設備可增設控制箱控制工作程序，使設備自動控制。
　　該機組結構緊湊，操作簡單，維修方便并且容易布置，除塵濾袋采用729聚脂滌綸為濾料，具有強力高，耐熱性好，防酸、防堿、防溫，壽命長等優點。
　　本機組適用建材、陶瓷、冶金、鑄造、礦山、煤炭、電力及機械化工等行業的通風除塵，并可用于粉塵的回收。有利于改善勞動條件和環境保護。
　　本機組分為A型和B型兩種型式。A型不帶料斗和排灰裝置，B型帶料斗和排灰裝置。它可以直接安裝在揚塵點上(如皮帶輸送機的導料槽、料倉)。
　　本機組按風機安裝方式不同分為：右90°、右180°、左90°、左180°四種型式，B型又按塵氣入口安裝方向不同分為：A型，B型、C型和D型四種型式，具體安裝形式由設計者根據實際情況確定。
　　本機組又根據過濾面積不同分為18、23、36、45、56五種除塵機組。
二、技術性能
　　JBC型扁布轉除塵器機組技術性能表

序號	性能型號	JBC-18-IIB	JBC-23-IIB	JBC-28-IIB	JBC-36-IIB
1	處理風量m3/h	2210	3284	4000	5700
2	過濾面積m2	18	23	28	36
3	設備阻力mmH2O	90	100	100	100
4	除塵效率%	99.5
5	入口含塵濃度g/m3	＜7
6	過濾風速m/min	2.1	2.34	2.4	2.67
7	排風電機kw	2.2	3	5.5	7.5
8	清灰電機kw	0.18	0.18	0.18	0.18 ×2（2臺）
9	排灰電機kw	1.1
10	外形尺寸（長*寬*高）mm	974×850×2710	1219×850×2775	1415×850×2945	1694×974×3300
11	設備重量T	555	670	763	810

三、結構和工作原理

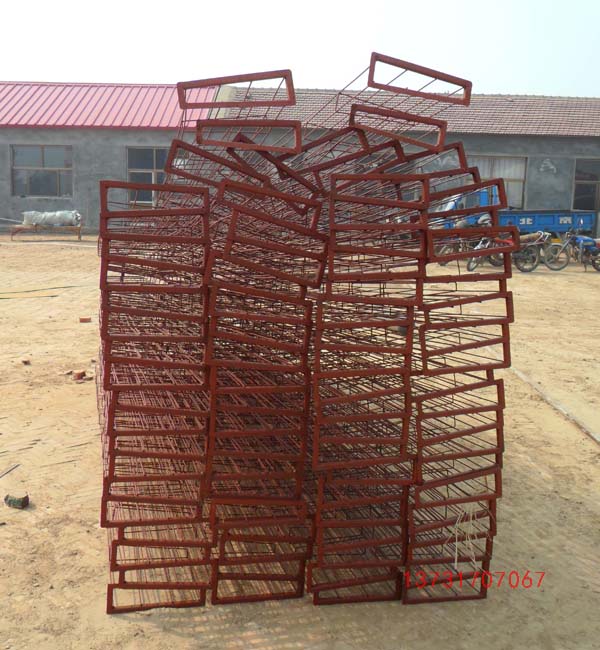

　　本機組由風機、過濾箱體，框架式的扁布袋，清灰振打機構，料斗排灰裝置組成，可按程序控制自動工作。
　　開機時由于風機造成濾塵室內負壓，將含塵氣體從進氣口吸入到過濾箱體，經除塵布袋過濾后便附在布袋外表面，潔凈的空氣通過濾料進入到凈化室由風機關至室內或大氣中，從而達到凈化空氣或是收集含塵氣體中固體顆料的目的。
　　隨著機組的運行，布袋外壁附著的灰塵逐漸增多，機組的阻力急劇上升，由于壓差報警器的作用，使風機停止，同時機械振打清灰機構自動開始工作，迫使積灰下落，灰塵經料斗和排灰裝置排出(若用A型除塵器可將清灰直接落在皮帶輸送機或料倉)，經過預定時間后，振打機構便自動停止工作，這便完成一個清灰工作循環。
四、選用須知
　　除塵器型號規格及裝配方式：
　　J B C - 23 ⅡB - A 左
　　JBC——扁布袋除塵器
　　23——過濾面積
　?、駼——設計序號和帶斗除塵器
　　A——塵氣入口裝配方式
　　左——左旋轉離心風機
　　1、塵氣入口、凈氣出口位置由設計者根據實際情況任意選取。
　　2、如果有其它特殊要求，設計時必須注明。
　　3、電控箱分手動和自動兩種，設計時必須注明(價格另計)
　　4、設計時必須考慮檢修門的開啟方便。
五、安裝說明
　　1、安裝前應檢查機組的完好性，重新擰緊各連接螺栓。
　　2、安裝位置應注意檢查門開啟方便。
　　3、機組底部需墊10mm厚的防振膠墊。
　　4、機組的安裝一定要達到水平。
六、機組的維護與保養
　　1、除塵系統工作時，應使通過機組的風量保持在額定風量左右且盡量減少風量的波動。
　　2、經常注意各檢查門的嚴密性。
　　3、經常檢查排風口氣體的潔凈情況，如發現排風口有灰塵排出，即表明布袋破損，應立即更換布袋。
　　4、定期清除本體和排風管道內的積塵等雜質，以防止銹蝕。
　　5、機組的檢修必須在停機狀態下進行。
七、用戶須知
　　1、用戶請按標注示例寫清楚所需訂購的除塵機器機組型號、規格全名，若有特殊要求（必須經本公司同意），務必在合同上寫清楚。
　　2、電控箱分手動和自動兩種，訂貨時必須注明。價格不包括在除塵機體內（價格另計）。
　　3、用戶若對機組部件有特殊要求，請與本公司聯系。
　　4、本公司隨時可供除塵機組所有易損件及配件。
　　5、本公司可代辦運輸、送貨上門。
　　6、本公司是生產通風除塵設備的專業性的企業，除本公司定型產品外，還可生產加工各種除塵設備，可根據用戶要求制作各種非標凈化設備。
